設備介紹：

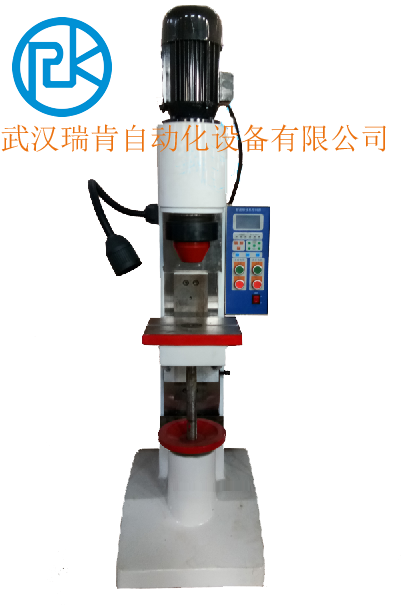

BM9是為適應用戶較大鉚釘直徑、大批量而設計的一類中型立式液壓鉚接機。該機應用有第五代擺輾鉚接技術外，同時采用絲桿升降式工作臺（機頭部分固定），臺面具有夾具梯形槽，工作臺中心孔徑與主軸軸線同軸，可用于夾具定位。

油路加裝單向調節閥，有效控制鉚接速度。

電控部分加裝數顯時間繼電器、數顯計數器，方便操控。

油箱部分與機身可分可合，方便運輸和組裝。

設備參數：

※ 鉚接鉚釘直徑范圍                   Φ2~Φ9mm

※ 鉚接壓力                         14Kn

※ 油泵允許輸出壓力               2.5MPa

※ 鉚頭工作行程                    30mm

※ 鉚頭到工作臺距離                240mm

※ 工作臺粗調升降距離                 240mm

※ 工作臺中心定位孔直徑               Φ16mm

※ 喉深                              135mm

※ 鉚頭伸出長度                      標準50mm

※ 工作臺尺寸                        260mm×230mm

※ 功耗                               0.92Kw

※ 油泵電機轉向                      順時針（俯視）

※ 外形尺寸                           700mm×500mm×1470mm

※ 機床凈重                           320Kg

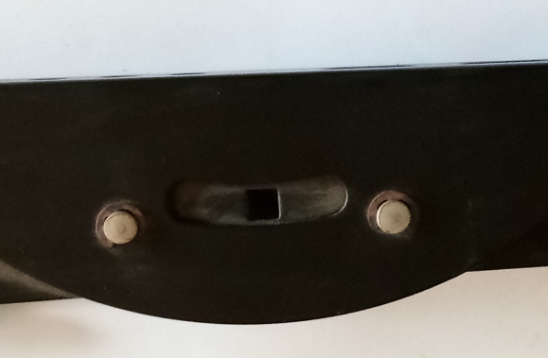

鉚接案例：
